Thông tin chi tiết sản phẩm:
|
| Áp lực danh nghĩa: | 1.0 (MPa) | Kiểu: | Van đầu vào |
|---|---|---|---|
| Nhiệt độ: | 450 | Áp suất thử tối đa: | 1.5 (MPa) |
| Dn1xdn2: | 200x350, 200x530, 250x350, 250x400, 300x450 | Thân van: | gang |
| Làm nổi bật: | electromagnetic pulse valve,pulse air valve |
||

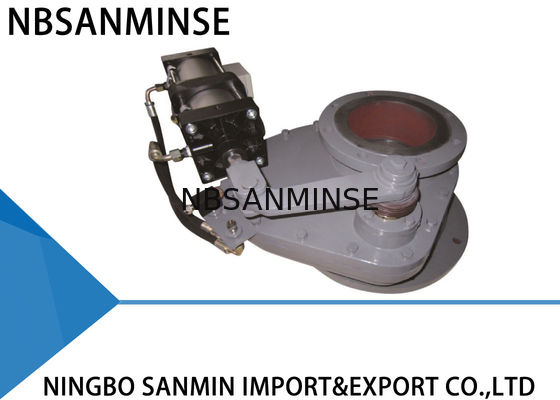

Van cổng đĩa đôi SMDF-DNB-J Tải khởi động nhỏ cho hệ thống vận chuyển tro
Thông tin sản xuất
Van đĩa quay sử dụng cấu trúc cặp ma sát bằng gốm hoặc kim loại cứng, giúp nó có độ mài mòn cao hơn và độ kín tốt hơn. Nó chỉ cần tải khởi đầu nhỏ vì cấu trúc độc đáo. Ngoài ra, tro bụi khó tích tụ trong thân van cũng vì lý do tương tự. Tất cả những đặc điểm này làm cho van đĩa quay có độ bền cao.
Nguyên tắc hoạt động
Ứng dụng
Van đĩa quay có thể được sử dụng trong hệ thống vận chuyển tro xỉ ở các nhà máy nhiệt điện. Nó cũng có thể được áp dụng trong mỏ, nhà máy xi măng, công trình vôi, nhà máy luyện kim, nhà máy hóa chất và các lĩnh vực khác cần vận chuyển tro ăn da hoặc tro mài mòn.
Thông số kỹ thuật
. Áp suất vận hành tối đa: 1,0 MPA
. Áp suất thử tối đa: 1,5 MPA
. Nhiệt độ hoạt động: 200oC
. Áp suất kiểm tra rò rỉ: 1,1 MPA
Cài đặt
1. Trước khi lắp đặt, vui lòng đọc kỹ hướng dẫn này và kiểm tra tình trạng của bộ truyền động khí nén.
2. Đảm bảo kích thước của mặt bích, áp suất vận hành tối đa và đường kính danh nghĩa bên trong đáp ứng yêu cầu.
3. Không điều chỉnh bu lông và đai ốc. Và đảm bảo tâm của hai đường ống và tâm van phải đồng trục. Bề mặt mặt bích phải nhẵn và nằm ngang, không có độ dốc tương đối lớn để đảm bảo cho van có thể bám chặt và hoạt động tốt. Ngoài ra, các bu lông phải được siết chặt đối xứng.
4. Sau khi lắp đặt, bơm không khí vào hai cửa hút gió của bộ truyền động khí nén và đảm bảo tấm van hoạt động bình thường.
5. Nếu công tắc điều khiển được lắp đặt, hãy đảm bảo các thông số của nó có thể đáp ứng được nguồn điện bên ngoài và nó có thể hoạt động bình thường khi mở hoàn toàn hoặc đóng hoàn toàn.
Phương pháp khắc phục sự cố
| Rắc rối | Gây ra | Phương pháp khắc phục sự cố |
| Sự rò rỉ | Vật lạ | Loại bỏ dị vật |
| Vòng đệm kín không hợp lệ | Thay thế vòng đệm kín | |
| Mài mòn lõi van | Thay lõi van | |
| Van không thể mở hoặc đóng | Các bộ phận có thể xoay trở nên linh hoạt hoặc không hợp lệ | Điều chỉnh hoặc thay thế các bộ phận tương đối |
| Áp suất không đủ hoặc rò rỉ | Kiểm tra và sửa chữa đường cấp khí | |
| Các bộ phận khí nén trở nên lão hóa hoặc không hợp lệ | Thay thế các thành phần khí nén tương đối |
Kích thước và phác thảo cài đặt
| DN | H | D | K | d | nC |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| KHÔNG. | Mục | Vật liệu | KHÔNG. | Mục | Vật liệu |
| 1 | Thân van trên | Gang dẻo | 5 | Dưới thân van | Gang dẻo |
| 2 | Vòng đệm | Gốm sứ hoặc hợp kim | 6 | Trục quay | Thép 45 # |
| 3 | Tấm van | Gốm sứ hoặc hợp kim | 7 | Cánh tay quay | Gang dẻo |
| 4 | Tay đòn | Gang dẻo | 8 | Thiết bị truyền động khí nén | Nhôm |
Hỏi: Bạn có thể cung cấp các mẫu miễn phí không?
Đ: Vâng, nhưng nó phụ thuộc vào sản phẩm, Xin vui lòng liên hệ với chúng tôi ina@pneuhydr.com hoặc whatsapp 0086 15168536055
Hỏi: Phạm vi kinh doanh của bạn là gì?
A: Phạm vi kinh doanh của chúng tôi làdịch vụ xuất khẩu các bộ phận tự động hóa với container đầy đủ và bánxi lanh khí, xử lý nguồn không khí, van điện từ,van khí,van động cơ,Van đồng, van thủy lực, xi lanh thủy lực, không khí và dầulắp, đồng hồ đo áp suấtvân vân .
Hỏi:Wloại mũ bạn có thể làm?
A: Chúng tôi có thể sản xuất nhiều loại thép không gỉ, đồng thau, nhômchế biến vật liệu.thích caoáp lực Van/van điện từ/van điện/van nước/van khí nén/xi lanh khí/van thủy lực/ắc quy thủy lựcsản phẩm và như vậy.
Hỏi: Sản phẩm có thể được sản xuất với logo và thương hiệu của chúng tôi không?
A: Vâng, tất nhiên, chúng tôi có thể thực hiện được. chúng tôi là nhà cung cấp OEM trong nhiều năm và chuyên nghiệp để thực hiện. Nhưng bạn cần cho chúng tôi giấy phép nếu có thể.
Hỏi: Bạn có thể cung cấp hàng hóa thương hiệu dụng cụ, khí nén và thủy lực nổi tiếng nguyên bản không?
Trả lời: Có, Chúng tôi có thể cung cấp như Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, v.v.
Hỏi: Có bảo hành không?
A: Có, thông thường sản phẩm được đảm bảo chất lượng một năm.
Hỏi: Đầu nối thuộc hệ thống Anh hay Hệ mét? Sự khác biệt giữa các luồng PT, NPT và G là gì?
MỘT: Ren G có dạng hình trụ và không tự bịt kín nên cần có thêm miếng đệm để tránh rò rỉ. PT và NPT có dạng hình nón, khi siết chặt, các sợi bên trong và bên ngoài ngày càng chặt hơn. Việc bịt kín đạt được thông qua sự biến dạng của các sợi và chất bịt kín hoặc băng keo thường được sử dụng kết hợp để tăng cường hiệu quả bịt kín
G-ren là ống thẳng hình trụ được sử dụng cho các kết nối không kín; Sợi PT là một ống hình nón dựa vào sự biến dạng và bịt kín của chính sợi đó; NPT cũng là một ống hình nón có góc nghiêng răng 60 độ, chủ yếu được sử dụng ở Bắc Mỹ
Hỏi: Làm thế nào để chuyển đổi đơn vị áp suất: MPa, bar, psi, kg/cm 2?
Đáp: 1MPa=10bar≈145psi≈10kg
Hỏi: Điều gì thường gây ra hiện tượng cháy cuộn dây van điện từ?
A: Điện áp và hz không chính xác, chuyển đổi thường xuyên, đầu thí điểm đi vào chất lỏng, vấn đề về lõi van và lò xo,môi trường nóng, rung động nặng, v.v.
Hỏi: Cần lưu ý gì đối với linh kiện khí nén ở môi trường nhiệt độ cao hoặc cực lạnh?
| Điểm lấy nét | Các biện pháp đối phó với môi trường nhiệt độ cao | Các biện pháp đối phó với môi trường cực lạnh |
| Con dấu | Cao su huỳnh quang, PTFE | Nitrile nhiệt độ thấp, cao su silicone, polyurethane |
| Bôi trơn | Mỡ tổng hợp nhiệt độ cao (độ bay hơi thấp) | Mỡ nhiệt độ thấp (điểm đông đặc thấp, độ nhớt thấp) |
| Xử lý cấp khí | Tăng cường khả năng làm mát, loại bỏ nước hiệu quả | Sấy điểm sương cực thấp (loại làm lạnh + hấp phụ), theo dõi nhiệt |
| Linh kiện kim loại | Giải phóng mặt bằng mở rộng dự trữ | Chọn vật liệu có độ dẻo dai ở nhiệt độ thấp, tránh rò rỉ do co ngót nguội |
| Thành phần điều khiển | Cuộn dây chịu nhiệt cao, tản nhiệt, tiêu thụ điện năng thấp | Lắp đặt hộp cách nhiệt, sưởi ấm cục bộ, chống ngưng tụ lạnh |
| Cài đặt | Để xa nguồn nhiệt, bổ sung tấm cách nhiệt | Tránh tiếp xúc với gió và tuyết, bọc bằng vật liệu cách nhiệt |
